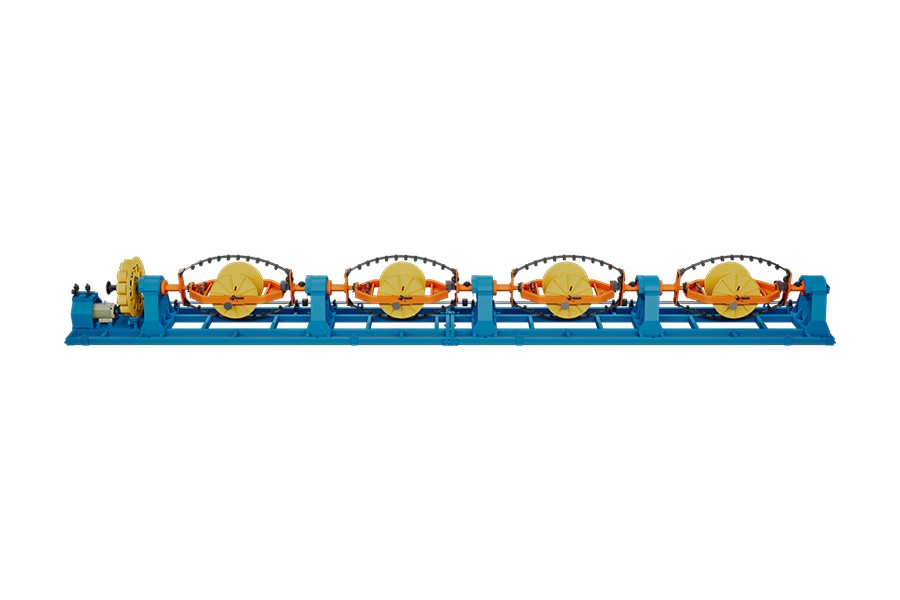

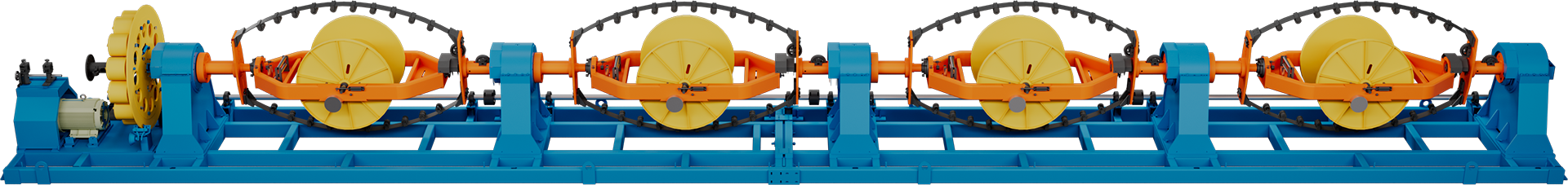

Линии укладки типа «лук»

Линия укладки носового типа - это высокопроизводительное кабельное решение, разработанное для заключительного этапа сборки многожильных силовых и управляющих кабелей, где индивидуально изолированные сердечники спирально наматываются вместе, образуя компактную круглую кабельную конструкцию, готовую к обшивке. В конструкции носового типа используются вращающиеся носовые рамы, установленные вокруг центральной оси тросов, что позволяет укладывать каждый сердечник с одинаковым шагом и точным геометрическим выравниванием на протяжении всего пробега. Эта машина создана для удовлетворения высоких требований к кабелям, обеспечивая поперечное сечение проводников до 4 ×240 мм² на жилу — такая емкость позволяет ей занять выгодное положение при производстве кабелей средней и большой мощности.
Жесткая механическая конструкция и прецизионно сбалансированные вращающиеся компоненты обеспечивают стабильную высокоскоростную работу без изменения шага, вызванного вибрацией, что является распространенной точкой отказа в обычном укладочном оборудовании, работающем на повышенных скоростях линии. Натяжение каждого отдельного сердечника контролируется независимо, что предотвращает дифференциальное удлинение между сердечниками, которое в противном случае привело бы к несоответствиям спиральной геометрии или внутреннему механическому напряжению в готовом кабеле. Синхронизированная система привода гарантирует, что направление и шаг укладки остаются одинаковыми от начала катушки до конца, что является критическим требованием для кабелей, предназначенных для брони или экструзии внешней оболочки на последующих этапах производства. Последовательность и шаг прокладки полностью программируются и поддерживают как левую, так и правую конфигурации прокладки, как того требуют различные стандарты конструкции кабеля.
Линия совместима с рядом систем нанесения наполнителя и связующей ленты, которые можно интегрировать в линию, что снижает необходимость в отдельных последующих этапах обработки. Эта линия укладки носового типа хорошо подходит для производителей, производящих многожильные силовые кабели, гибкие кабели управления и контрольно-измерительные кабели в энергетическом, инфраструктурном и промышленном секторах. Он разработан в соответствии с требованиями к конструкции кабеля согласно IEC 60228, IEC 60502 и соответствующим международным стандартам.
