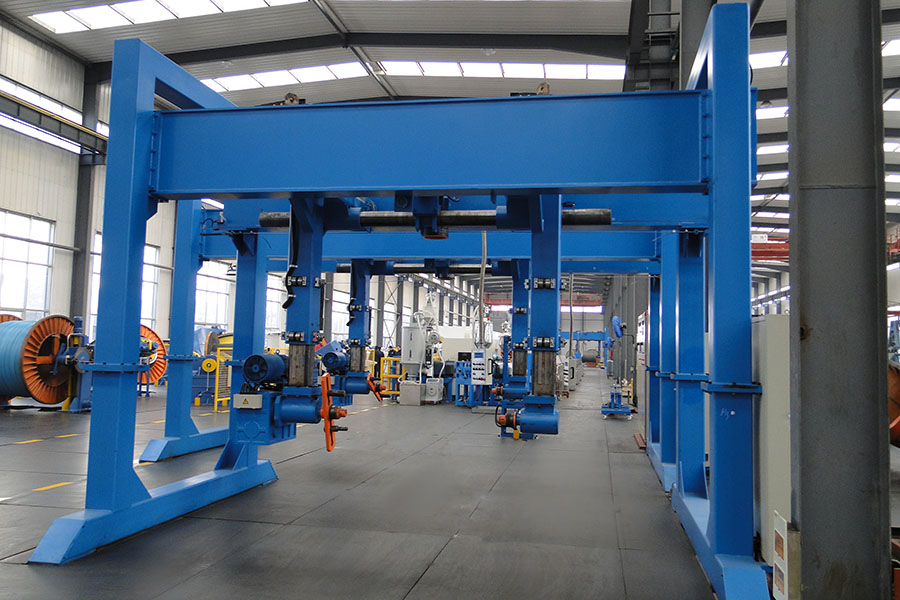

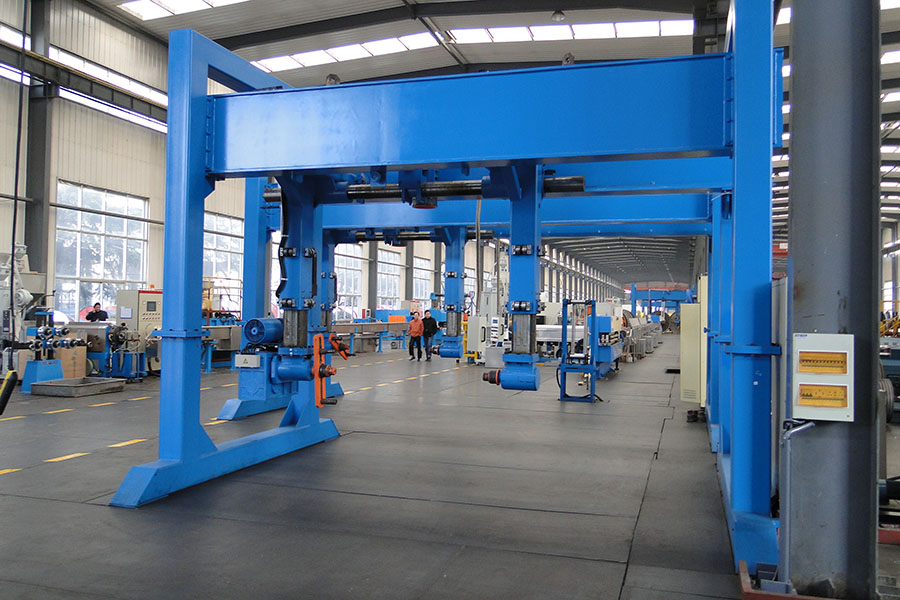

Машина для приема (отдачи) подвесного типа TSXY

Приемно-отдающая машина подвесного типа TSXY предназначена для намотки и отдачи кабеля на большие катушки с использованием механической конфигурации подвесного типа, которая поддерживает катушку сверху, а не с помощью напольной люльки или вала. Такой подход к подвеске сверху обеспечивает ряд практических преимуществ в обращении и эксплуатации для больших и тяжелых кабельных катушек, с которыми трудно эффективно обращаться с помощью обычного оборудования, поддерживаемого полом.
Конструкция подвески позволяет загружать, заменять и снимать катушку с помощью мостового крана или вилочного погрузчика без физических ограничений, налагаемых системами крепления осей на уровне пола. Для кабельных катушек большого диаметра и большой массы — типичных для производства силовых кабелей, бронированных кабелей и кабелей среднего напряжения— это значительно сокращает время, усилия и риск безопасности, связанные с операциями по замене катушек, которые являются одними из наиболее частых вмешательств по техническому обслуживанию на кабельных линиях высокой производительности.
Машина поддерживает постоянное контролируемое натяжение троса как во время операций приема, так и во время отдачи, при этом система контроля натяжения автоматически адаптируется к изменяющемуся диаметру катушки по мере намотки. Такой контроль натяжения с компенсацией диаметра обеспечивает намотку кабеля с постоянным давлением по всей длине катушки, предотвращая смятие сердечника, проскальзывание слоев и нестабильность кромок, которые могут возникнуть, если натяжение не компенсируется при увеличении диаметра катушки.
Рама подвески и система привода спроектированы с учетом динамических нагрузок, создаваемых большими вращающимися катушками, при этом системы подшипников и жесткость рамы выбраны так, чтобы поддерживать уровни выравнивания и вибрации в приемлемых пределах во всем диапазоне веса катушки от пустой до полностью загруженной.
TSXY хорошо подходит для приемных и отдающих позиций на линиях оболочки силовых кабелей, армированных кабельных линиях и других тяжелых кабельных производственных объектах, где стандартные условия эксплуатации — большие форматы катушек и частая смена катушек.
