Концентрическая машина для наложения стальной ленты, тип CS

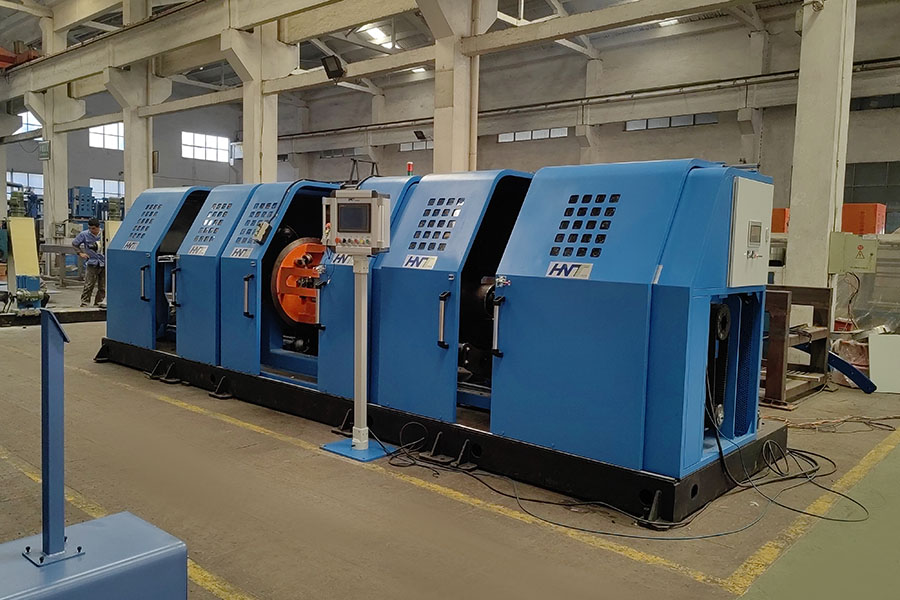

Концентрическая машина для наложения стальной ленты типа CS диаметром φ40 — это высокоэффективное оборудование для бронирования стальной лентой. Машина имеет большой запас стальной ленты, что обеспечивает непрерывное бронирование с одного барабана без его замены.

Оборудование также оснащено функцией перемотки: поддерживается перемотка во время процесса бронирования. Перезарядка ленты простая и быстрая, что гарантирует высокую производительность.

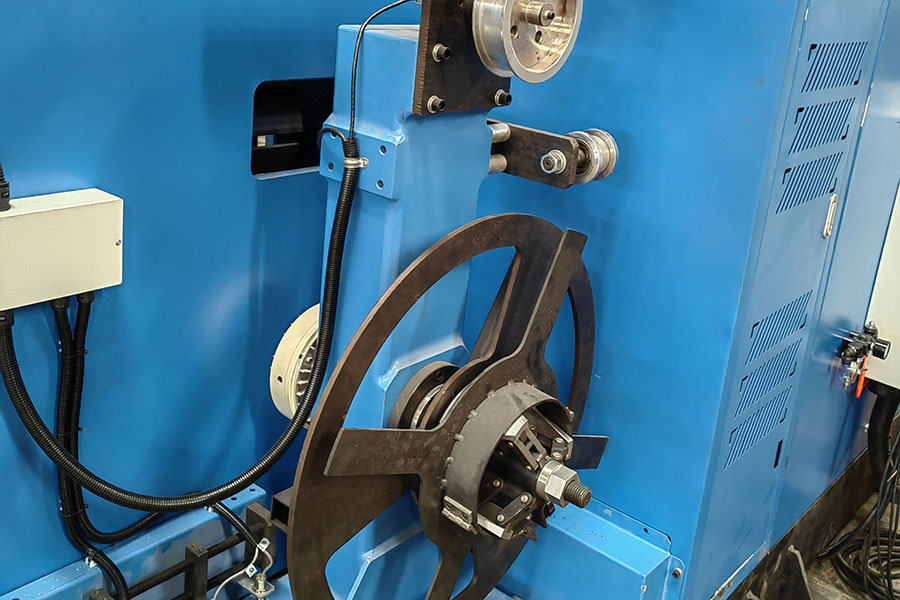

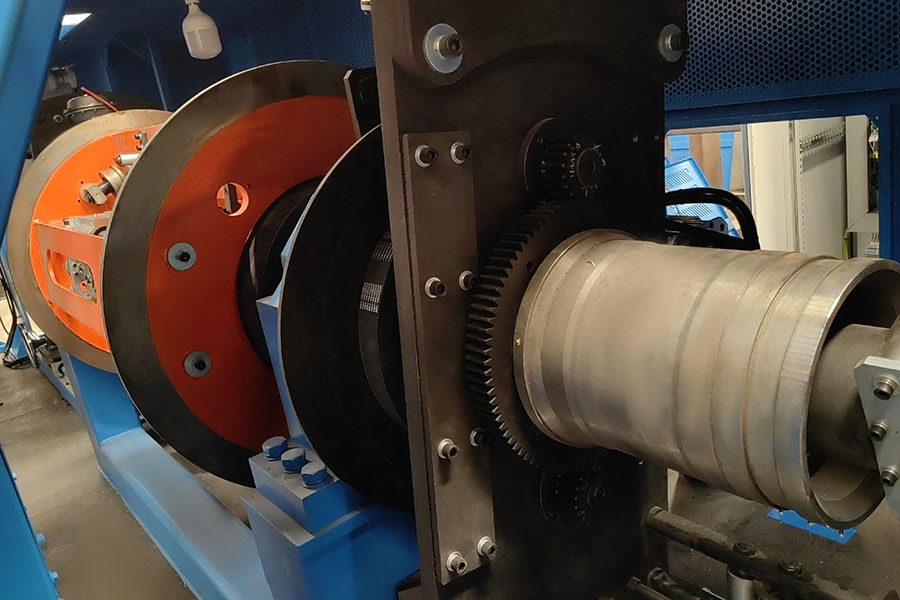

Устройство имеет концентрическую конструкцию, при этом центробежная сила меньше, чем у полукасательной конструкции. Барабан со стальной лентой приводится в движение переменным серводвигателем, который отличается большим передаваемым крутящим моментом, высокой точностью и малым тормозным путем.

Натяжение ленты регулируется переменным серводвигателем; система контроля натяжения обеспечивает стабильное и регулируемое натяжение брони.

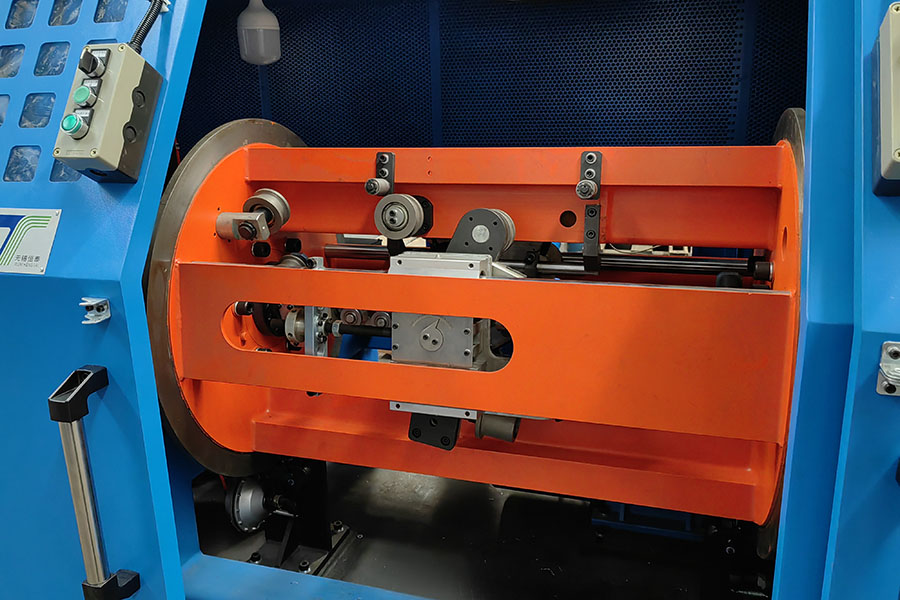

Бронирующая головка имеет независимый привод, угол бронирования легко регулируется.

Электрическая синхронная система управления состоит из сенсорного экрана, ПЛК и системы управления переменными серводвигателями. На сенсорном экране отображаются и настраиваются все параметры. ПЛК отвечает за управление скоростью бронирования и шагом намотки. Энкодер в режиме реального времени передает обратную связь в ПЛК; ПЛК контролирует точность скорости и шага бронирования, обеспечивая соблюдение заданного диапазона шага.

Скорость вращения — до 1000 об/мин в зависимости от типа изделия.
